Memory Alignment

内存的编址单位是字节

但是内存 IO 的单位是字长，此数值应当和 数据通路 的宽度有关，当数据通路为 32 位时，那么一次内存 IO 就会读取4B数据¹

对于上述内容，存在两点需要说明：

1. 为何在编址单位之外还要设计数据读取单位？

答：以字节为单位进行读取效率太低，这和扇区的设计理念是差不多的

2. 关于内存存取粒度，一个更数学化以及计算机化的表述应当为: 计算机仅会从地址为内存存取粒度的整数倍的位置 进行数据读取

考虑在某种内存存取粒度下，假设并不存在内存对齐机制，那么数据将可以随意存放，但是计算机读取数据对于地址是存在要求的，那么当数据存放并不符合这种要求时，就需要进行一些额外的工作，从而降低性能

以上内容参考自C/C++内存对齐详解

我感觉理解内存对齐的难点实际在于：理解某种对齐机制到底会对访存造成什么影响，为何在这种机制下的访存性能就会更高

只有在了解现有存在的问题后才能想到优化方案

因为无论是 C++11 引入的 alignas specifier 还是

这块有一个从 C++11 发展到 C++17 的发展过程，同时涉及到对 alignas specifier，分布在栈上的struct，new分配的在堆上的struct，new分配的堆数据 这些概念的一个解读

具体内容参见 Cpp17.pdf 的 Chapter 30 使用 new 和 delete 管理超对齐数据

当提到超对齐数据时，就会涉及到同 C/C++内存对齐详解 中提到的 有效对齐值 之间的一个对比，同时有效对齐值的概念又牵扯出 Pragmas关键词 的概念

总结来说，这里涉及到两层知识的扩展，暂时不展开

他们在本质上提出的所谓对齐，从数据上来讲，就是使得 最终整个结构体的大小 或者 分配的内存空间的大小 是 要求对齐量 的整数倍，关于这一点可通过下述示例进行验证：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

struct XYZ{
  double x;
  double y;
  double z;
};

struct alignas(16) XYZ16{
  double x;
  double y;
  double z;
};

std::cout << sizeof(XYZ) << std::endl; // 24
std::cout << sizeof(XYZ16) << std::endl; // 32

正如前面所提到的，这个示例也仅仅能够说明内存对齐在数值上的影响，并没有体现出对齐后会对性能产生哪些影响

通过上述分析，其实不难想到，理解为什么要进行内存对齐是很重要的一个点。

其实内存对齐只是表面行为，内在机理在于局部性原理。举一个简单例子

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

struct A {
	char x1;
	double y1;
	char x2;
	double y2;
	char x3;
	double y3;
	char x4;
	double y4;
	char x5;
};

内存对齐

内部对齐

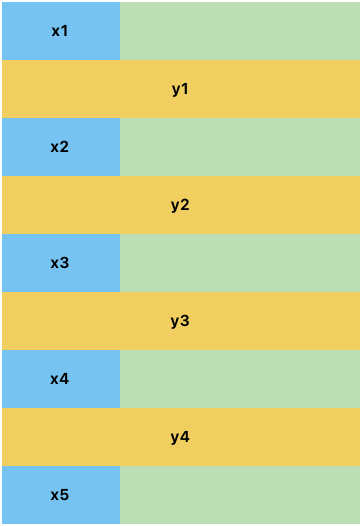

对于上述结构，1B 的 char 变量后面会 padding 7B 的空间，以便和 8B 的 double 对齐

然而通过一种很简单的方式，只需要将结构体中的 char 变量聚集到一起，在内存布局上它们自然也都时相邻的了

调整后的好处在于，读取一个 char 变量时，也会将其他 char变量 一同读入 cache，充分利用局部性，从而减少了访存次数

这种顺序的调整，仅仅是对于结构体进行的内部调整，因此称之为内部对齐

外部对齐

外部对齐需要解决的是跨 cache line 的问题

如果一个结构的大小并非 cache line 的整数倍，那么中间的结构就一定会跨 cache line，那么访问这部分数据就需要发生两次 cache事务，我们可以通过padding，使其变为 cache line 的整数倍，从而避免跨 cache line 的情况发生

可以通过查询 /sys/devices/system/cpu/cpu*/cache/index*/coherency_line_size 文件获取 cache line 的大小

AoS 和 SoA 结构转换性能优化原理

关于对 AoS 和 SoA 结构的理解，首先从它们的全称来看

• AoS: Array of Structure, 结构体的数组，意味着数组的元素是结构体类型
• SoA: Structure of Array，数组的结构体，意味着结构体的字段是一个个的数组，那么这也就意味着结构体内不应当再嵌套结构体元素了，意味着数组元素的类型就应当是基础数据类型

无论是 AoS结构 还是 SoA结构，通过结构转换来实现性能优化的底层逻辑都是局部性原理，只是 AoS结构 和 SoA结构 局部性原理发挥作用的单位是不同的

AoS结构 局部性原理发挥作用的单位在于整个结构体，如果在实际问题中，需要访问到整个结构体的全部字段，那么更适合采用 AoS结构

如果仅需要访问一个结构体中的部分字段，并且需要频繁切换结构体，那么就更适合采用 SoA结构

采用 AoS结构 还是 SoA结构，取决于实际的访存模式，在特定的访存模式下，采用何种存储结构更能够充分利用局部性那么哪种结构的性能就更优
